Cypress Semiconductor CY8CKIT-062-WiFi-BT PSoC 6 WiFi-BT开发套件
Cypress Semiconductor CY8CKIT-062-WiFi-BT PSoC 6 WiFi-BT开发套件用于评估和开发PSoC 6 MCU + WiFi应用。CY8CKIT-062-WiFi-BT PSoC 6 WiFi-BT开发套件非常适合用于开发可穿戴设备和物联网应用。
PSoC 6 MCU
PSoC 6 MCU设计作为一款可编程的嵌入式片上系统，具有超低功耗，集成了以下元件。
• 150MHz ARM® Cortex®-M4，作为主要应用处理器
• 100MHz Arm Cortex-M0+，支持低功耗运行
• 高达1MB闪存和288KB SRAM
• CapSense®触摸感应
• 借助可编程模拟和数字外设，可实现更高灵活性以及应用程序的现场调试。
套件内容

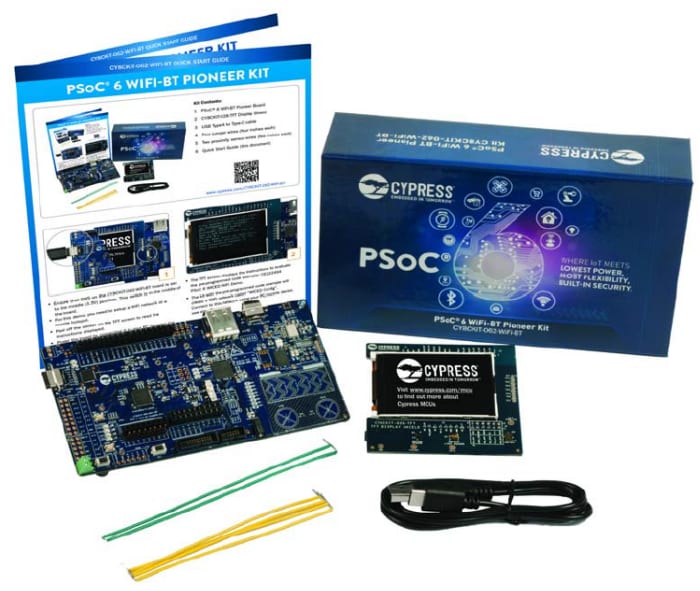

CY8CKIT-062-WiFi-BT PSoC 6 WiFi-BT开发套件内容
• PSoC 6 WiFi-BT开发板
• CY8CKIT-028-TFT显示扩展板
• USB Type-A转Type-C电缆
• 四条跳线（每条4英寸长）
• 快速入门指南
开发板

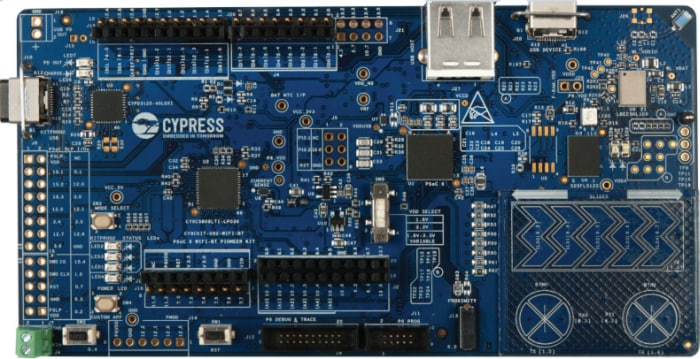

PSoC 6 WiFi-BT开发板
PSoC 6 WiFi-BT开发板与Arduino™扩展板兼容。该开发板包括以下元件，并支持可用于PSoC 6 MCU的1.8V至3.3V的工作电压范围。
• PSoC 6 MCU
• 512Mb NOR闪存是用于数据和代码的快速、可扩展的存储器
• 扩展排针，与Arduino Uno 3.3V扩展板和Digilent® Pmod™模块兼容
• 板载编程器/调试器 (KitProg2)，具有大容量存储编程功能、USB转UART/I2C/SPI桥接功能，并可支持定制应用程序
• 2.4GHz WLAN和蓝牙功能模块
• USB Type-C供电系统 (EZ-PD™ CCG3)，支持可充电锂离子聚合物 (Li-Po) 电池
• 五段CapSense滑块
• 两个CapSense按钮
• 一个CapSense接近传感接头，可让设计人员评估Cypress第四代CapSense技术
• 一个RGB LED
• 两个用户LED
• 一个按钮

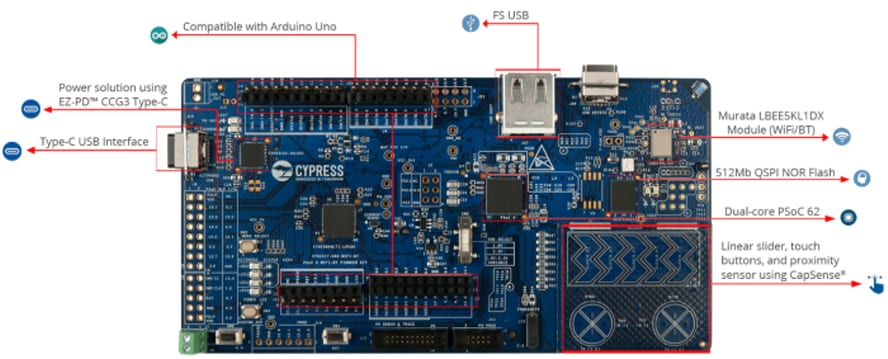

开发板示意图
显示扩展板
CY8CKIT-028-TFT显示扩展板
CY8CKIT-028-TFT显示扩展板包括以下元件。
• 2.4英寸薄膜晶体管 (TFT) LCD模块，具有240x320像素分辨率
• 三轴加速度和三轴陀螺仪运动传感器
• 环境光传感器IC
• 32位音频编解码器，具有麦克风、耳机及扬声器放大器功能
• 用于语音输入的PDM麦克风
• Arduino兼容I/O排针
• 可以连接AHJ和OMTP耳机的音频插孔
• 用于语音输入的PDM麦克风

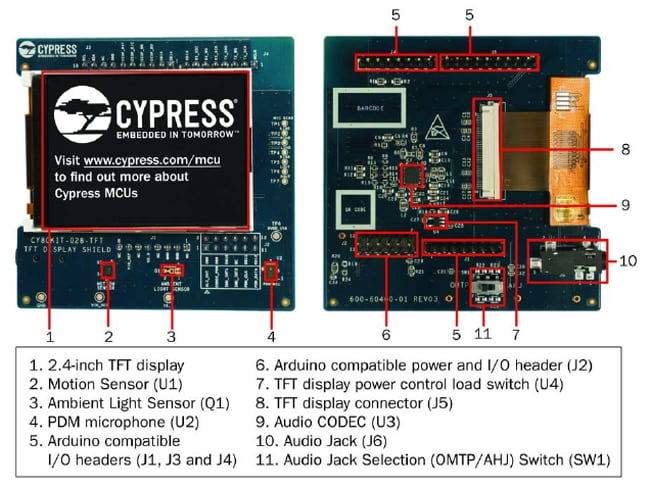

显示扩展板示意图
