KIT8020-CRD-5FF0917P-2电源管理IC开发工具 SiC MOSFET Eval kit Evaluation Board
Wolfspeed / Cree KIT8020-CRD-5FF0917P-2评估板
Wolfspeed/Cree 8020-CRD-5FF0917P-2评估板设计用于评估和演示采用TO-247-4封装的C3M0075120K碳化硅MOSFET的开关性能。该评估板包含一个PCB、两个1200V碳化硅MOSFET、一个散热片、一个散热焊盘以及各种硬件元件。KIT8020-CRD-5FF0917P-2评估板可配置为同步降压、同步升压、逆变器以及其他常见的电源转换拓扑结构。该评估板可评估以下方面的影响：不同的栅极电阻 (Rg) 值、单极与双极栅极驱动、热界面材料以及冷却方法。
FEATURES
分析采用TO-247-4封装的碳化硅MOSFET
基本半桥电路，采用两个碳化硅MOSFET配置
测量双脉冲钳位感应开关数据
可配置为：
同步升压
同步降压
逆变器
常见的功率转换拓扑结构
评估以下方面的影响：
栅极电阻 (Rg) 值
单极与双极栅极驱动
热界面材料和冷却方法

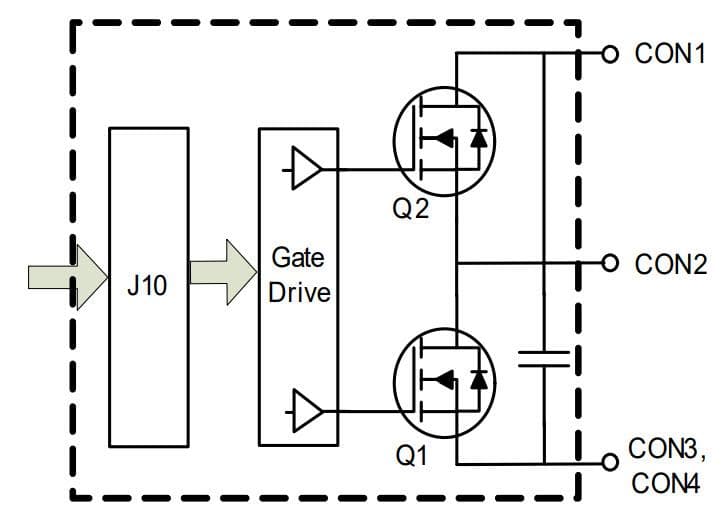

KIT8020-CRD-5FF0917P-2评估板框图
KIT8020-CRD-5FF0917P-2评估板示意图
