KITFS6522LAEEVM电源管理IC开发工具 Evaluation kit - FS6522, System Basis Chip, DCDC 2.2A Vcore LDT, CAN, LIN
NXP Semiconductors FS6522用评估板
NXP Semiconductors FS6522用评估板 (KIT-FS6522LAE-EVM) 是一款易于使用的平台，用于评估FS6522系统基础芯片。KIT-FS6522LAEEVM评估板可访问FS6522的所有功能（SPI、IO），并具有调试、正常、降压和升压模式等功能模式。该评估板支持CAN灵活数据和LIN，并设有电流高达2.2A的VCORE SMPS稳压器。该评估板既可以在独立模式下工作，也可通过嵌入式USB接口进行控制。通过的灵活图形用户界面 (FlexGUI) 软件，可轻松控制SPI命令。
FEATURES
VBAT电源，通过电源插孔 (2.0mm) 或Phoenix连接器连接
VCORE配置：1.23V、3.3V和5.0V
VCCA配置：
3.3V或5.0V
内部晶体管或外部PNP
VAUX 配置：3.3V或5.0V
降压或升压设置
DFS配置
点火钥匙开关
LIN总线（可选）
CAN总线
FS0B
FS1B（可选）
IO连接器（IO_0至IO_5）
调试连接器 (SPI总线、CAN数字、LIN数字、RSTB、FS0B、INTB、调试、MUX_OUT）
LED信号灯，可指示信号或稳压器状态
板载KL25Z MCU，便于在USB链路上连接主机
文档
FS6522用评估板 (KIT-FS6522LAE-EVM) 用户指南
灵活的图形用户界面 (FlexGUI) 软件用户指南

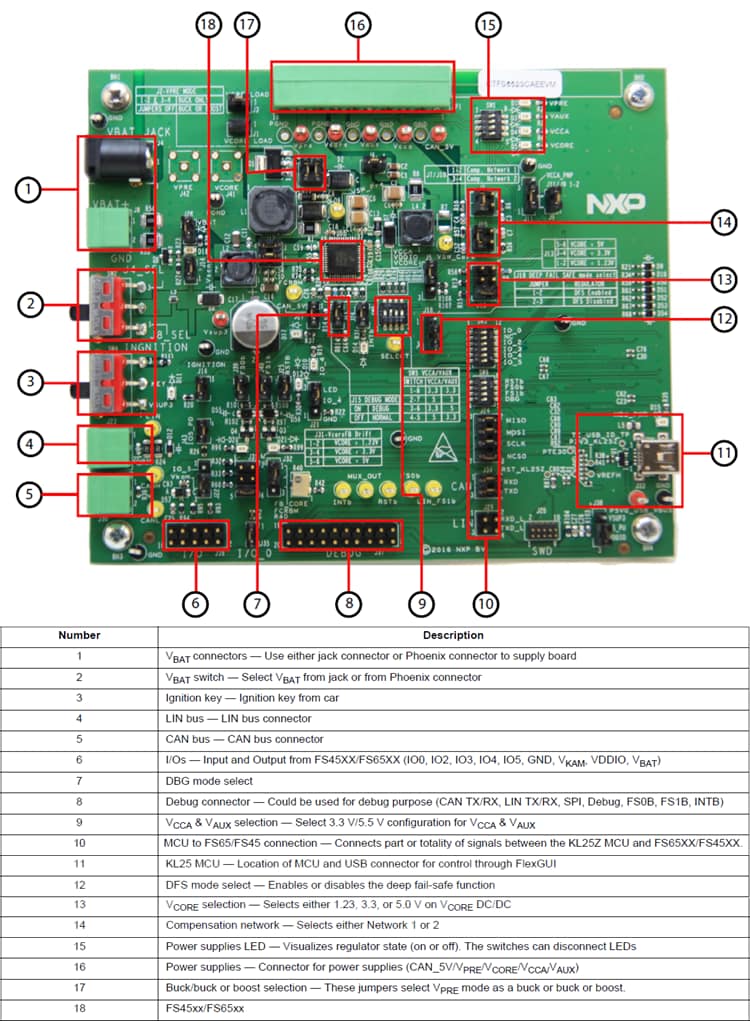

板布局
相关产品
NXP Semiconductors FS6500系统基础芯片
多输出SMARTMOS PMIC，设有CAN灵活数据收发器和/或LIN收发器。
了解更多 查看产品
NXP Semiconductors 用于FS6522的Freedom评估套件
用于MC33FS6522LAE系统基础芯片的演示和评估平台。
