MIKROE-2897界面开发工具 RS232 2 click
MikroElektronika MIKROE-2897 RS232 2 Click板
MikroElektronika MIKROE-2897 RS232 2 Click板可执行完整的RS232转通用异步收发器 (UART) 信号转换，并可在3.3V和5V电压下工作。该click板的RS-232 I/O引脚具有±15kV静电放电 (ESD) 保护功能。MIKROE-2897 click板设有板载表面贴装器件 (SMD) 跳线，可选择3.3V至5V的电源电压。
MIKROE-2897 click板采用集成电路MAX3237E，它是一款3V至5.5V多通道驱动器/接收器。MAX3237E IC可产生±13V范围内的RS232电压，并可接受±25V范围内的RS232信号电平。MIKROE-2897 click板设有DE-9标准连接器，以便轻松连接到RS232器件。该click板可实现简单可靠的RS232转UART通信，并支持各种不同器件之间的串行通信。MIKROE-2897 click板解决方案非常适合用于电池供电和手持设备、便携式设备、掌上电脑以及数码相机。
FEATURES
板载MAX3237E IC
实现简单可靠的RS232转UART通信
RS232 I/O引脚上具有高达15kV的ESD保护功能
通用输入/输出 (GPIO) 和UART接口
可选输入电压范围：3.3V至5V
数据传输速率范围：250kbps至1000kbps
重量：35g
应用
非常适合用于电池供电型、手持式及便携式设备
PDA、掌上电脑、数码相机以及支持RS232标准的各类设备

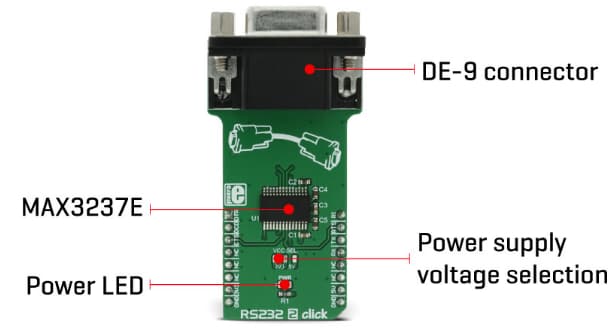

MIKROE-2897 RS232 2 CLICK板俯视图

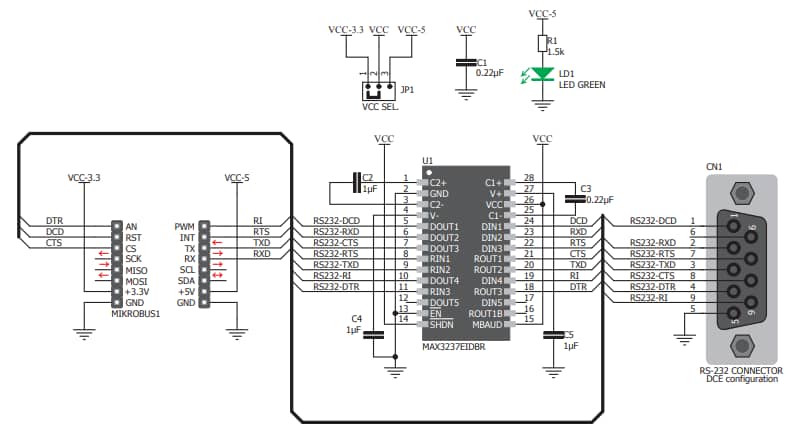

MIKROE-2897 RS232 2 CLICK板示意图
