Qorvo RFFM8550 Wi-Fi前端模块
Qorvo RFFM8550 Wi-Fi前端模块为Wi-Fi交换机802.11a/n/ac和LAN模块提供了完整的集成解决方案。RFFM8550模块采用超小尺寸封装，集成匹配功能可限度地减少应用布局面积，从而减少外部元件的数量。RFFM8550模块有助于减少物料清单、系统占位面积并降低制造成本，从而更加轻松地实现完整的前端解决方案。RFFM8550模块集成了单刀双掷 (SP2T) 发送或接收 (T/R) 开关以及一个带旁路模式的5GHz低噪声放大器 (LNA)。RFFM8550模块采用8引脚DFN封装，封装尺寸为1.5mm x 1.5mm x 0.4mm。RFFM8550QPCK410开发工具设计用于评估RFFM8550前端模块。典型应用包括手机、移动设备、游戏、消费电子产品以及上网本或笔记本电脑。
FEATURES
3V至5V电源电压
单刀双掷 (SPTR) 发送或接收 (T/R) 开关
带旁路模式的LNA
50Ω输入和输出匹配
宽电源电压范围
支持带集成功率放大器 (iPA) 的WiFi芯片组
薄型封装，便于模块设计
工作频率：5.18GHz至5.825GHz
工作温度范围：-40°C至85°C
应用
手机
移动设备
平板电脑
消费类电子产品
游戏
上网本或笔记本电脑
电视、显示器和视频

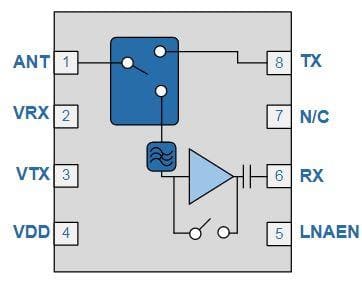

RFFM8550框图

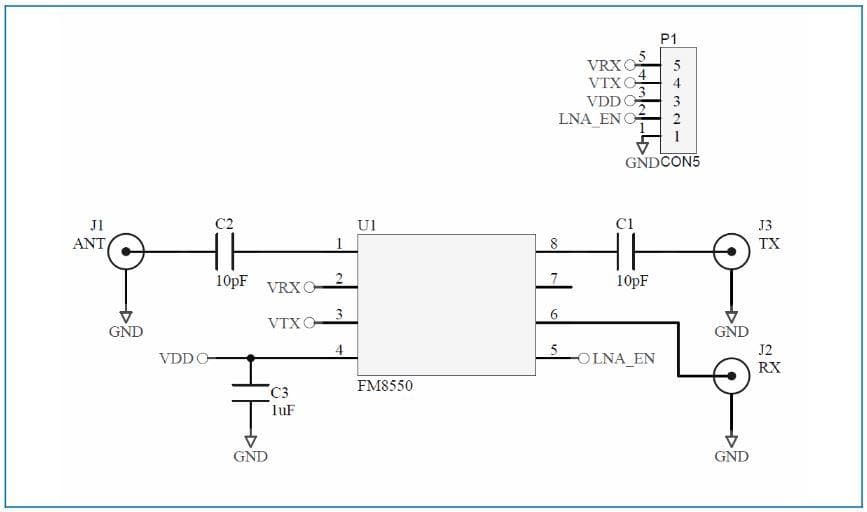

RFFM8550原理图
